説明

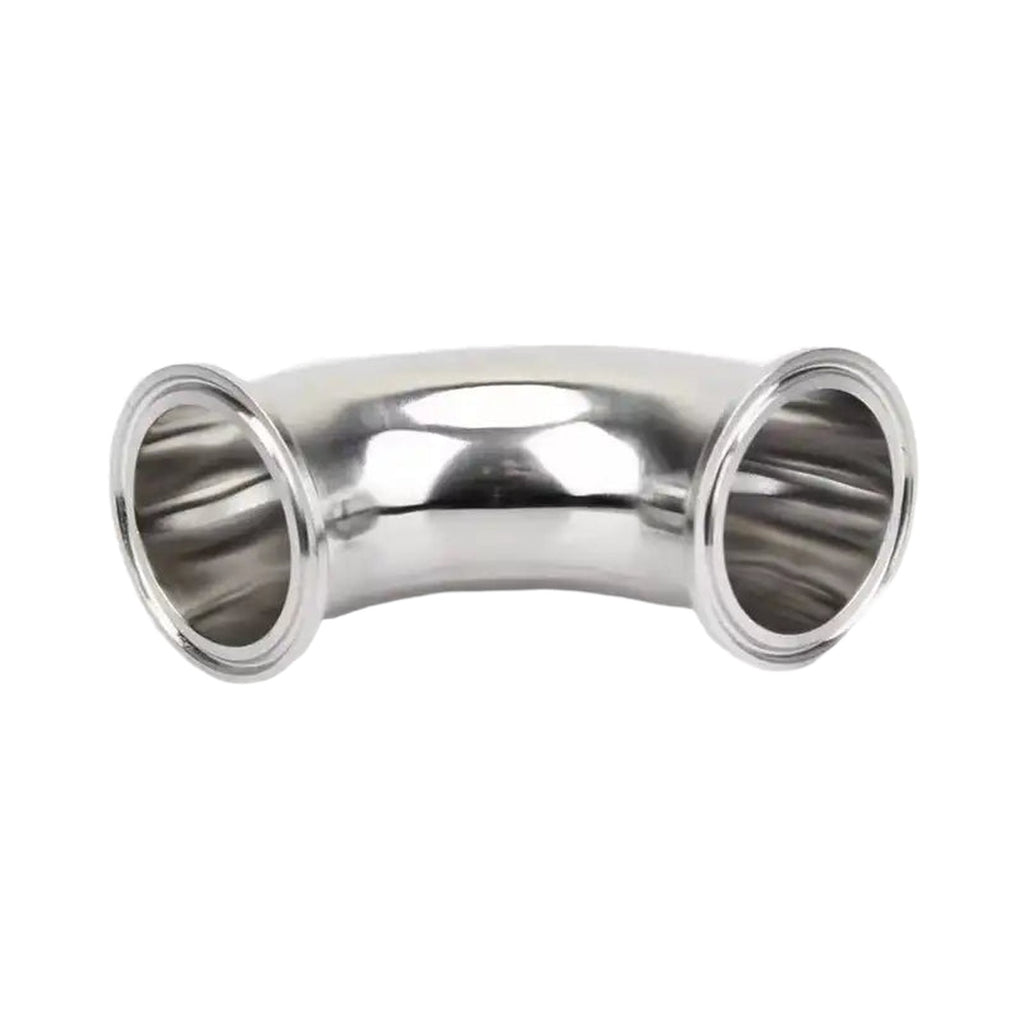

ヘルール 90度エルボー
サイズ：1.5インチ
ゴールデンブルワリーで実際に使用しています。
https://golden-brewery.jp
生産：中国

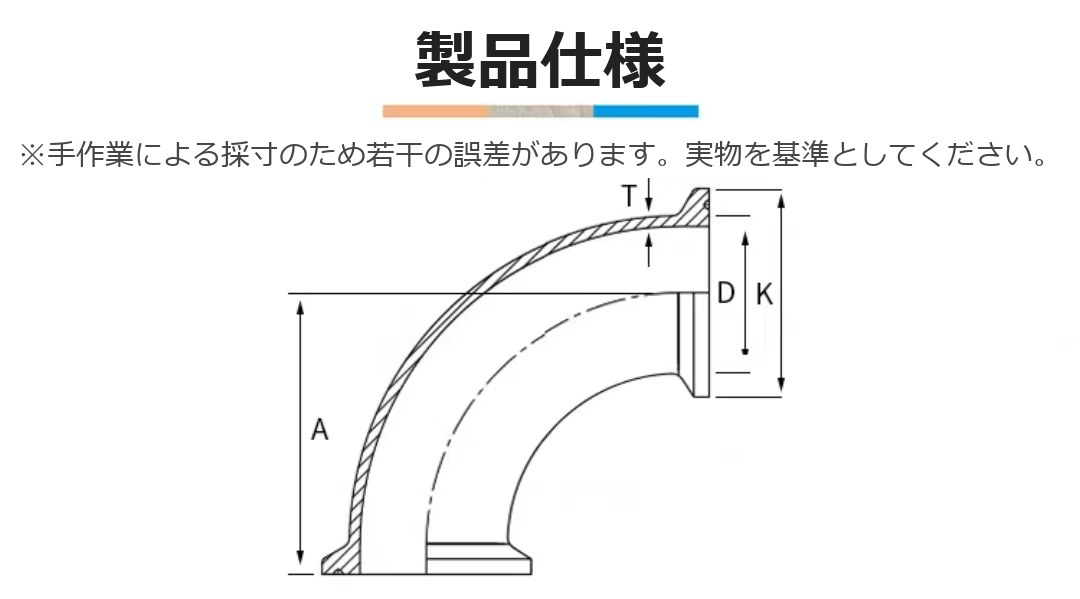

寸法表（90度エルボー・ヘルール/トライクランプ規格）
| SIZE | D 内径(mm) | K フランジ外径(mm) | A 全高(mm) | T 肉厚(mm) |
|---|---|---|---|---|
| 3/4" | 19 | 50.5 | 49.5 | 1.5 |
| 1" | 25 | 50.5 | 54.5 | 1.5 |
| 1 1/4" | 32 | 50.5 | 59 | 1.5 |
| 1 1/2" 販売中 | 38 | 50.5 | 69.5 | 1.5 |
| 1 3/4" | 45 | 64 | 76.5 | 1.5 |
| 2" | 51 | 64 | 81.5 | 1.5 |
| 2 1/4" | 57 | 77.5 | 88.5 | 2 |
| 2 1/2" | 63 | 77.5 | 98.5 | 2 |
| 3" | 76 | 91 | 110 | 2 |
| 3 1/2" | 89 | 106 | 124.5 | 2 |
| 4" | 102 | 119 | 146 | 2 |
※現在販売中のサイズは 1 1/2"（1.5インチ）です。掲載サイズ以外は取り寄せ対応となります。お問い合わせください。
※手作業による採寸のため若干の誤差があります。実物を基準としてください。
